自吸式排污泵是在借鑒自吸式離心泵和潛水排污泵的結構和性能的基礎上，借鑒國外同類產品的優點，開發出一種新型的自吸式排污泵。

自吸式排污泵不僅可以像普通的清水自吸泵一樣安裝底閥，不需要灌溉和抽水，還可以吸入固體顆粒直徑為60％的大顆粒污水。出口直徑和纖維長度為葉輪直徑的1.5倍。可以輸送沉淀物，廢礦石雜質，糞便處理及切割工程，污水和膠體液，完全減輕了人力勞動強度，安裝使用方便，維護少，性能達到中上等水平，具有廣闊的應用市場和發展前景。

自吸排污泵的結構及原理

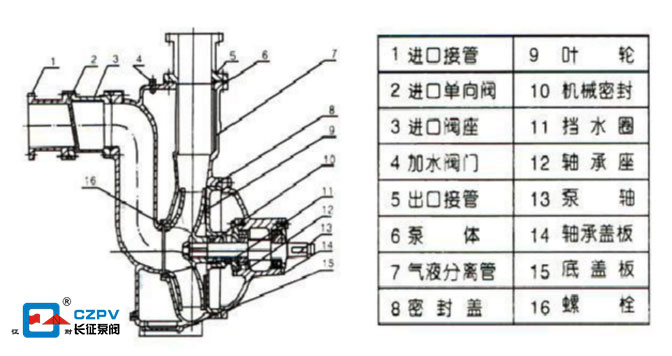

自吸式排污泵主要由泵體，葉輪，后蓋，機械密封，泵軸，軸承座，進水閥，氣液分離管，加水閥，爆破，排水管等組成。（結構圖如下）

自吸排污泵的工作原理：泵體上設有儲液腔，并通過上回流孔和下循環孔與泵工作腔連通，形成自吸排污泵的軸向回流外部混合系統。自吸排污泵停止工作后，泵腔中已儲存了一定量的液體。當自吸排污泵啟動時，該泵中存儲的液體在葉輪的作用下被空氣帶走。上部液體通過氣液分離管的格柵流回工作室，氣體從泵中排出，使該泵的真空度是自吸的。

以上是上海長征泵閥對自吸排污泵的結構及原理進行的簡要總結。
