自吸泵無需在第二次沖洗后重新注水。自吸泵的原理與離心泵的原理相同。當其中有水時，泵葉輪由電機驅動以高速旋轉以實現自吸能力。安裝在地面上并能吸入低水位的泵稱為自吸泵。

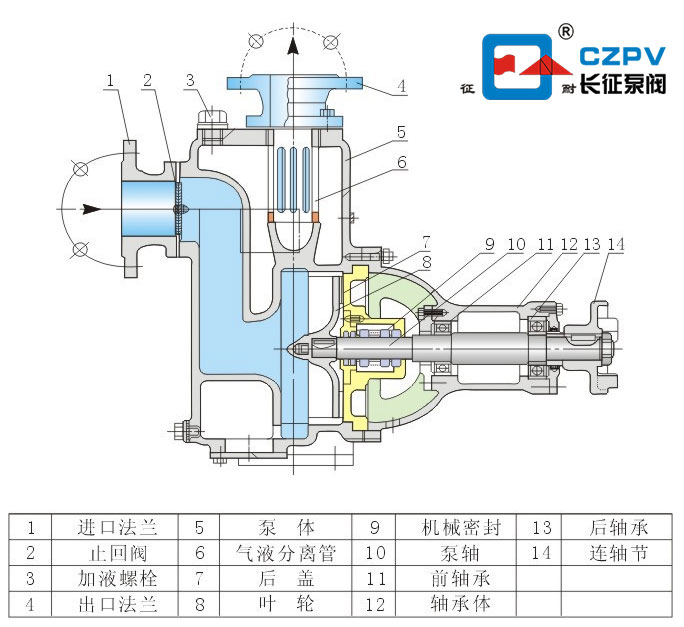

自吸泵的結構圖

自吸泵的工作原理

在啟動自吸泵之前，必須先向儲水箱注水。自吸泵啟動后，葉輪進口處的液體被拋入蝸殼并進入儲液室，從而在葉輪組中形成真空。在壓力差的作用下，儲液室中的水通過打開的回流閥由回流孔噴出。葉輪流與來自流經管道的氣體充分混合，并由葉輪排到儲水箱中 。氣液混合物在密度差的作用下分離。氣體上升到存儲腔上方并排放到出口管中，液體下沉到存儲腔下方。通過返回孔循環回到葉輪的入口，以便在泵的管道中的氣體耗盡后，自吸泵進入正常工作狀態。自吸泵正常運行后，在壓力差的作用下，回流自動關閉（或手動關閉）。

外部混合自吸泵的結構與內部混合自吸泵的結構基本相同。這種自吸泵的區別在于，回流孔在泵蝸殼上開了。在自吸過程中，儲液腔內的液體通過回流孔返回到蝸牛中。在腔內，由于葉輪的強烈干擾，葉輪的外邊緣與空氣混合形成氣液混合物。氣液混合物沿蝸殼室流入儲液室以進行分離氣液。這樣，吸氣和排氣過程完成。

以上是上海長征泵閥對自吸泵的結構及原理進行的簡要總結。
