那么通過其高時效的工作，我們除了需要掌握性能外，還需要掌握對雙吸泵的工作原理有一個整體的了解，然后讓我們一起來看一下。雙吸泵的使用范圍比較廣，一般適用于工廠，城市，礦山，農田，水利工程等領域。

雙吸泵的工作原理如下：

雙吸泵的基本組件是高速旋轉葉輪和固定的蝸牛形泵殼組成。具有多個（通常為4?12個）后彎曲葉片的葉輪固定在泵軸上，并由電動機驅動，與泵軸一起高速旋轉。葉輪是直接作用于泵中液體的組件，并且是泵的能量供應裝置。泵殼中央的吸油口與吸油管相連，在吸油管的底部裝有一個單向底閥?？拷脷?cè)面的排出口連接到裝有調節閥的排出管即可。

當雙吸泵啟動時，泵軸帶動葉輪一起執行高速旋轉運動，迫使預填充在葉片之間的液體旋轉，并且在慣性離心力的作用下，液體從葉輪的中心流到外周。流過葉輪的液體獲得的能量增加了靜壓能量和流速。 當液體離開葉輪并進入泵殼體時，殼體中的流路逐漸膨脹并減速。動能的一部分被轉換成靜壓能，并沿切線方向流入排放管。因此，雙吸泵殼體不僅是收集從葉輪流出的液體的部分，而且還是能量傳遞裝置。當液體從葉輪的中心拋到外周時，葉輪的中心形成低壓區域。在儲罐的液位和葉輪中心之間的總體的作用下，液體被吸入葉輪中心。依靠葉輪的連續運行，液體被連續吸入并排出。雙吸泵中液體獲得的機械能以靜壓的增加為代表。

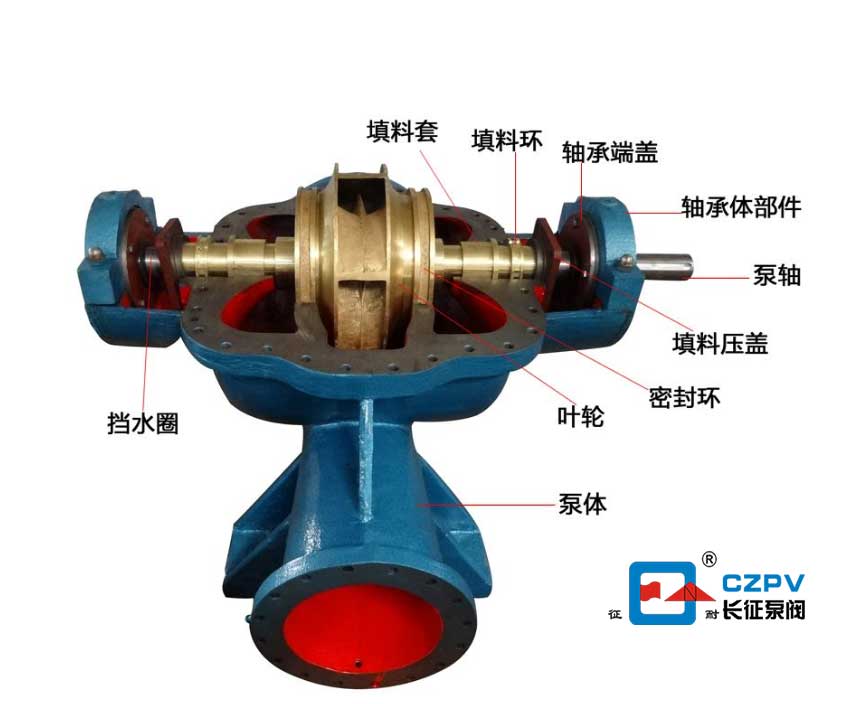

雙吸泵軸由兩個單列向心球軸承支撐。軸承安裝在泵體兩端的軸承體中，并用黃油潤滑。雙吸密封環用于減少水從泵的加壓水腔室到吸入腔室的泄漏。水泵由電動機通過聯軸器直接驅動。軸封是軟填料密封。為了冷卻和潤滑密封腔并防止空氣泄漏到泵中，填料之間有一個水密封環。泵工作時，少量高壓水通過水封管流入加注腔，起到水封的作用。這種類型的泵的主要組件是：泵體，泵蓋，葉輪，軸，雙吸力密封圈，軸套，軸承等。除軸材料為優質碳鋼外，其余大部分均由以下材料制成：鑄鐵。泵體和泵蓋構成葉輪的工作室。在入口和出口法蘭上形成用于安裝真空計和壓力計的管螺紋孔，在入口和出口法蘭下方設有用于排水的管螺紋孔。葉輪經過靜平衡驗證，并在兩側固定有襯套和襯套螺母。它的軸向位置可以通過套筒螺母來調節。葉輪的軸向力通過其葉片的對稱布置來平衡，并且可能還有一些剩余。剩余的軸向力由同軸端的軸承承受。

以上就長征泵閥對雙吸泵的工作原理進行的簡要分析。
