屏蔽泵屬于無密封泵的一種，可以將屏蔽管道離心泵與電機放在一個被泵送介質充滿的壓力容器內，壓力容器只有靜密封沒有動密封，由一根電線組來提供旋轉磁場并且驅動轉子。而普通離心泵驅動是依靠聯軸器把泵的葉輪軸和電機軸進行連接，確保葉輪和電機可以在一起旋轉工作。

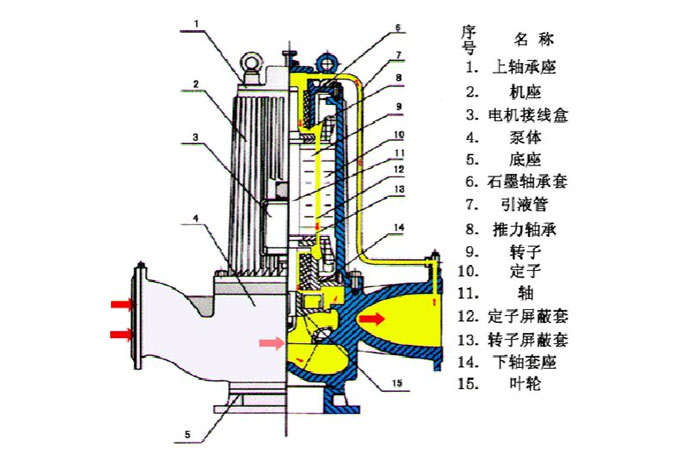

屏蔽泵工作原理

屏蔽泵工作原理和普通的離心泵是一樣的，屏蔽式管道離心泵和普通離心泵的區別是驅動電機。屏蔽循環泵的泵頭與電機被密封在一個輸送介質充滿的壓力容器內，壓力容器沒有動密封只有靜密封。管道屏蔽泵的葉輪與電機的轉子被固定在同一根軸上，通過屏蔽套把電機的轉子與定子隔開，轉子在被泵送的介質中運行，動力通過定子磁場傳遞給轉子，具體的運動過程可以看屏蔽泵的工作原理圖。

被泵送的介質從屏蔽泵的進口流入泵殼腔體內部，利用葉輪的運行升壓，大多數介質從屏蔽泵的出口排出。一部分介質被導入到電機內部會先潤滑前軸承，接著流到定子屏蔽套和轉子屏蔽套的間隙中起到冷卻電機的作用，接著去潤滑后軸承，再從尾部進入轉子軸的中心孔回流到屏蔽泵的入口。介質內部循環是借助屏蔽泵的出口和入口的壓差來實現的。

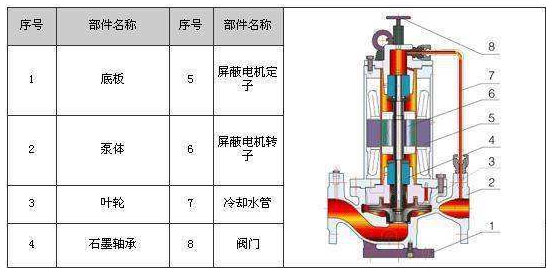

屏蔽泵結構圖

從屏蔽泵結構圖上看，屏蔽式管道離心泵屬于離心泵的一種類型。屏蔽泵的優點是將葉輪與電機轉子連接在一起，并且可以裝在同一個密封的殼體中，這樣無需任何的動密封裝置，進而消除了泄露的可能性，屏蔽泵可以泵送有毒有害、易燃易爆和貴重的料液。

定子的內表面與轉子外表面裝有非磁性的耐腐蝕金屬薄板制成的定子屏蔽套與轉子屏蔽套，另外在各自的側面采用耐腐蝕的金屬厚板將它們焊接密封起來，和泵送液體全部隔開，確保定子鐵芯與轉子鐵芯不受浸蝕。液體中旋轉的轉子是由前后兩個軸承所支撐的軸構成一體的，在軸的前端裝有葉輪形成沒有軸封的屏蔽泵。屏蔽泵葉輪所產生的軸向推力作用于前后推力盤上。

屏蔽泵工作原理結構圖由離心泵廠家總結。推薦閱讀：屏蔽式管道離心泵的原理及結構
