從無密封自控自吸泵安裝操作示意圖中可以看出，無密封自控自吸泵是由兩種使用方法。一種是可以在低于地面的容池中使用，另一種是可以在液面以下與封閉式循環系統中使用。

無密封自控自吸泵安裝操作示意圖

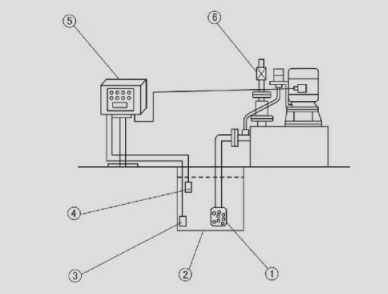

從圖片（一）中可以看出無密封自控自吸泵可以在低于地面的容池中使用

圖中零部件的名稱

①過濾網

②容池或者容器

③下限傳感器

④上限傳感器

⑤落地式自控裝置或者傳感器連接示意圖

⑥出液口控制閥（我們公司不提供，需要單獨購買）

需要說明的是：假如使用掛壁式自控和落地屏式自控，傳感器可以參照⑤

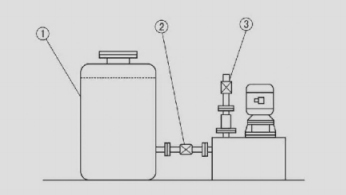

從圖片（二）可以看出自控自吸泵可以在液面以下與封閉式循環系統中使用

①容器

②吸液口控制閥（我們公司不提供，需要另外購買）

③出液口控制閥（節能水泵公司不提供，需要另外購買）

自吸泵使用操作規程

啟泵規程：1.將③開啟，2.開泵，3.將②開啟。（即為正常運行狀態）

關泵規程：1.將②關閉，2.將③關閉，3.停泵。（即為正常工作狀態）

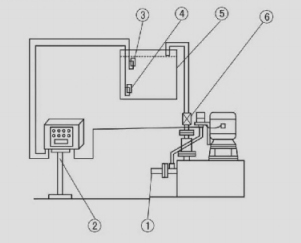

從圖片（三）可以看出自吸泵可以給高位槽與水塔供液

①連接介質的源頭

②落地式自控裝置或者傳感器連接示意圖

③上限傳感器（倒置）

④下限傳感器（倒置）

⑤水塔或者高位槽

⑥出液口控制閥（本公司不提供，需要單獨采購）

假如使用掛壁式自控或者落地屏式自控，傳感器連接可以參考②。

從圖片（四）可以看出無密封自吸泵排注產生氣泡、比重大和揚程高介質時的操作程序

①濾網

②容池

③回流閥（本公司不提供）

④出液控制閥（本廠不提供）

提示A程序為保養運行

啟泵程序：1.將④關閉，2.將③開啟，3.啟泵。

停泵程序：1.停泵，2.將③關閉。

提示B程序為正常輸液

啟泵程序：1.將④關閉，2.將③開啟，3.啟泵，4.等回流管正常出液后，先把④開啟，再把③關閉。

停泵程序：1.停泵，2.將④關閉。

從圖片（五）看出自吸泵在利用池水中的消防系統進行使用（也可利用河水的消防系統）

①絕對控制尺寸

②液面

③濾網

④消防水池

⑤溢流孔

從圖片（六）可以看出液面以下和封閉式循環系統中使用

①加注潤滑油處

②活塞密封墊片

從圖片（七）中可以看出無密封自控自吸泵給高位槽和水塔供液體

①掛壁式

②落地屏式自控裝置

無密封自控自吸泵安裝操作示意圖由水泵廠家總結。推薦閱讀：無密封自控自吸泵選型及安裝方法
