單級雙吸離心泵選型手冊

2021/11/27 14:52:08

單級雙吸離心泵選型時可以根據雙吸離心泵的產品說明書選擇出客戶需要的泵型。客戶也可以提供流量和揚程，我們有十年資深工程師為您進行選型。

單級雙吸離心泵選型手冊

列出雙吸離心泵的基本數據：介質溫度、介質特性、含量多少、介質中含有固體顆粒的直徑、所需的流量、壓力、管道系統數據等。

1.流量揚程確定

①流量的確定，單級雙吸離心泵流量：109m3/h～23800m3/h。假如生產工藝中給出較小、正常、較大流量，應該按照較大流量考慮。假如生產工藝中給出正常流量，應該考慮留有一定的汽蝕余量。假如基本數據只給出重量流量，這時應該換算成體積流量。

②揚程的確定，單級雙吸離心泵揚程：9.6m～278m。所有雙吸泵可以降速使用，能根據用戶需求設計出各種參數規格和結構形式的雙吸中開泵產品?？蛻舸蟛糠诌x擇200kw以上的泵型居多。需要滿足流量揚程的需求，裝置特性曲線和雙吸泵的性能曲線交點，即雙吸泵的運行工況點經常保持在高效區范圍內運行，這不僅節省動力又能不容易損壞泵機。

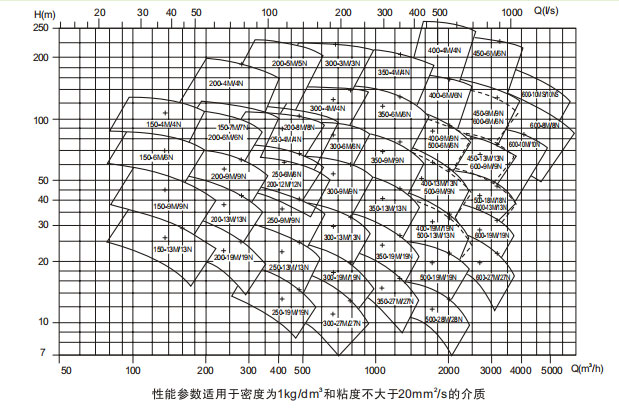

單級雙吸離心泵性能曲線圖

2.液體的性質，包含液體的介質名稱、物理性質、化學性質以及其他性質，物理性質是指密度、溫度、粘度等，介質中固體顆粒直徑與其他的含量等，同時涉及到系統的揚程，有效汽蝕余量計算與適合的泵型?；瘜W(xué)性質指的是液體介質的化學腐蝕性與毒性，是選用單級雙吸離心泵的材料與選用哪一種軸封的重要依據。

3.裝置系統中管路布置條件是指輸送液體的高度輸送液體的距離輸送液體的走向，吸入測較低液面，排出側較高液面等一些數據與管道規格以及長度、材料、管件規格、數量等，便于進行系統揚程計算與汽蝕余量的校驗。

4.操作條件的內容比較多，比如液體的操作、吸入測壓力、飽和蒸汽壓力、排出側容器壓力、環境溫度、海拔高度、操作是連續的還是間隙的、中開泵的位置是固定的還是可以移動的。
