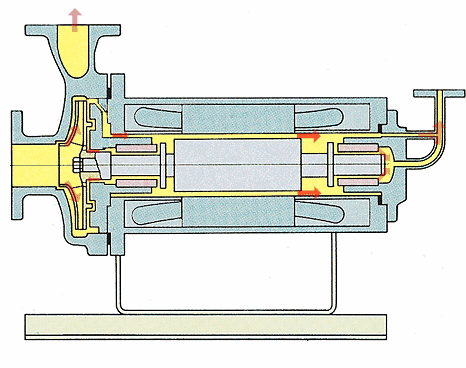

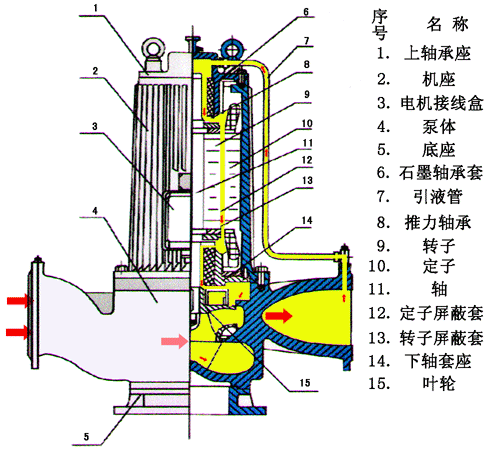

屏蔽泵的安裝方式可以分為臥式屏蔽泵和立式屏蔽泵，以下講解屏蔽泵的工作原理動畫。

屏蔽泵的工作原理動畫

一般離心泵的驅動是利用聯軸器把屏蔽泵的葉輪軸和電動軸連接在一起，確保葉輪和電機可以一起工作。

屏蔽泵也被稱為無密封泵，屏蔽泵與驅動電機被裝在一個被輸送介質充滿的壓力容器中，壓力容器有靜密封，由一根電線組來提供旋轉磁場可以驅動轉子。取代了傳統離心泵的旋轉軸密封裝置，可以做到零泄漏。

屏蔽式管道離心泵將水泵與電機連接在一起，電機的的葉輪與轉子被固定在同一根軸上，屏蔽套把電機的轉子與定子隔開，轉子在被泵送的液體介質中運行，動力利用定子磁場傳遞給轉子。

屏蔽泵的設計制造過程比較簡單，液力端能按照離心泵使用的結構形式與規范標準來進行設計制造。

屏蔽泵是把葉輪和電機的轉子連接在一起浸沒在被泵送的液體中，不會像一般離心泵那樣通過聯軸器和電機進行連接。屏蔽泵把電機和葉輪密封在同一個殼體內，無需填料或者機械密封，從本質上解決了液體外漏的問題。為了避免泵送的液體和電氣部分接觸，電機的轉子與定子采用非磁性金屬薄壁圓筒（簡稱為屏蔽套）和液體隔離，這是屏蔽泵和離心泵的區別，屏蔽式管道泵采用的電機屬于半干式潛水電機。屏蔽泵使用泵送的部分液體進行冷卻電機，并且間隙很小，所以泵送的液體介質需要潔凈。針對泵送多種液體混合物，假如有沉淀或者膠狀物，這時選擇屏蔽泵可能會造成堵塞，對屏蔽泵的潤滑與冷卻有影響。造成燒壞軸承與電機的情況。屏蔽式管道離心泵沒有轉軸密封，能做到完全沒有泄露。屏蔽泵通常設有循環冷卻管，環境溫度小于輸送液體的冰點時，防凍措施可以使用伴管等，來確保屏蔽泵啟動安全。屏蔽泵操作時應該嚴格按照出口閥與入口閥的開啟順序，停泵時先關小出口閥，等到屏蔽泵停止運轉后，先把入口閥關閉再把出口閥關閉。

屏蔽泵的工作原理動畫由離心泵廠家總結。
