屏蔽式管道離心泵是我們公司的高新技術人員在吸收了國內外屏蔽泵的基礎上消化改革推出的新一代屏蔽泵產品。屏蔽式管道泵具有結構緊湊、電機和水泵一體化、體積小重量輕、屏蔽泵立式結構具有安裝占地面積小、運行穩定、安裝完成后無需調整等優點。

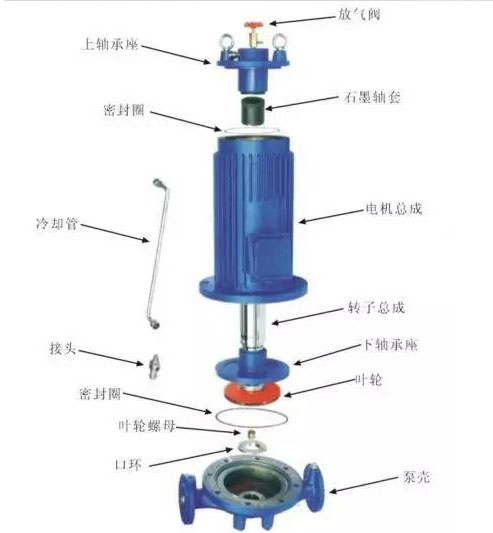

從屏蔽泵結構圖中可以看出，屏蔽泵的結構是由許多配件構成的。分別是：泵殼、口環、葉輪螺母、密封圈、葉輪、接頭、下軸承座、轉子總成、冷卻管、電機總成、石墨軸套、上軸承座、放氣閥等零部件構成。屏蔽泵的主要部件是由葉輪、泵殼、密封環、泵軸等部件組成。

葉輪

通過葉輪旋轉把電機的機械能專遞給水，水的能量就會增加，葉輪的幾何形狀、尺寸、使用材料與加工工藝等對屏蔽泵的性能有很大影響。

泵殼

泵殼是由泵體和泵蓋組成，包含吸水口、蝸殼形流道與屏蔽泵的出水口。屏蔽泵的吸水口連接段漸縮的錐形管，泵殼的作用是將水以很小的損失均勻地引向葉輪。吸水口法蘭上開有安裝真空表的螺紋孔。屏蔽泵的出水口連接段擴散的錐形管，水流會隨著斷面的增加速度會漸漸減小，把部分動能轉化為壓能。

密封環

密封環的作用是減漏和承受磨損。屏蔽泵葉輪吸入口的外緣和固定的泵內緣間存在間隙，間隙太大會使屏蔽泵內高壓水經過間隙時漏回到葉輪的吸入口，進而減少屏蔽泵的實際出水量，屏蔽泵的效率會減小，葉輪轉動時會和泵體發生摩擦，引發機械磨損。為了盡量減少漏水損失，確保泵體不受磨損，在泵體上或者葉輪室分別裝上抗磨的鑄鐵或者碳鋼制成的密封環。

泵軸

泵軸是起到帶動葉輪旋轉的目的，作用是傳遞動力。泵軸用碳素鋼與不銹鋼材料制成。泵軸端用鍵、葉輪螺母可以固定葉輪、軸上的螺紋可以方便擰緊，泵軸運行時使螺母處于擰緊狀態。軸的另一端安裝聯軸器或者皮帶輪。避免填料和泵軸直接摩擦，大部分泵軸在穿過填料環的部位裝有磨損后可以替換的軸套。

屏蔽泵的結構圖和結構組成由離心泵廠家總結。
