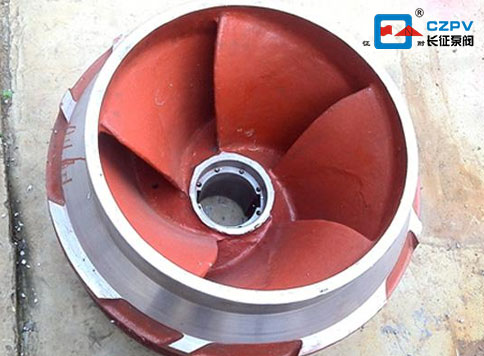

水泵廠家提供循環(huán)水泵葉輪修復(fù)的方法，針對漿液循環(huán)泵葉輪葉片發(fā)生的磨損，汽蝕，腐蝕和部分穿孔的情況，進(jìn)行修復(fù)。采用高分子修補(bǔ)材料，對常用水泵的汽蝕損壞區(qū)域進(jìn)行修復(fù)。并且對泵腔和前后變徑管內(nèi)表面整體進(jìn)行了節(jié)能增效涂層，增加葉輪的使用壽命，節(jié)能效果明顯。

循環(huán)水泵葉輪修復(fù)的方法

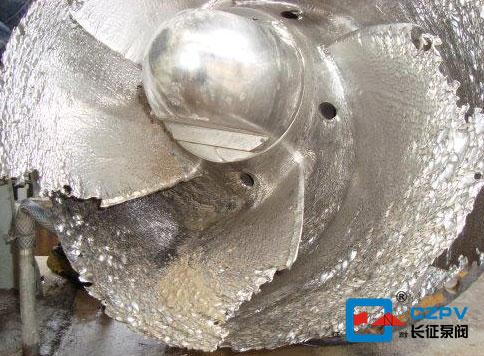

工業(yè)循環(huán)水泵輸送含有懸浮物質(zhì)或者污水、污物等場合容易導(dǎo)致機(jī)械密封失效，造成泄露和污染環(huán)境的情況。在地暖循環(huán)泵運(yùn)行時，葉輪汽蝕現(xiàn)象是影響地?zé)嵫h(huán)泵出口流量和揚(yáng)程的重要危害之一，需要進(jìn)行葉輪修復(fù)工作。

低溫冷卻水循環(huán)泵葉輪修復(fù)從表面處理開始，對過量沖蝕，不足以支撐膠粘劑強(qiáng)度的部位進(jìn)行補(bǔ)焊。去除表面的油脂，以棉紗擦拭表面，棉紗應(yīng)該無油漬和水漬。將火焰調(diào)整到10CM長，以5cm/min的速度，使火焰反復(fù)均勻烘烤葉輪表面，除去葉輪表面的油脂和潮氣。

去除葉輪表面的氧化層，并且進(jìn)行檢查，噴砂面可見均勻的金屬本色。噴砂處理完的葉輪不允許用帶油脂，手套直接接觸噴砂面，噴砂處理后，熱水循環(huán)泵葉輪需要注意防潮。然后選擇適當(dāng)?shù)哪湍シ栏牧?，該材料能在流體環(huán)境中抗強(qiáng)腐蝕強(qiáng)氣蝕并有極好的抗沖擊性?？砷L期抵御流體中夾帶固體的沖擊，適用設(shè)備過流沖蝕、設(shè)備的大面積修復(fù)、設(shè)備預(yù)涂耐磨層。
