紙漿泵葉片進口位置如何確定？下面由水泵廠家來為您講解一下。

1、葉片進口位置確定在繪制好軸面圖后，可以根據下面幾點來確定葉片進口的位置。

①進口邊上各點應落在同一個軸面上，但是不一定必須在同一軸面上，盡量使葉片進口和出口之間的幾條流線的長度接近相等。

②進口和流線的夾角為90度。

③從鑄造角度看，進口軸面投影的形狀為直線。為了滿足進口和軸面流線夾角為90度，也可以設計成半徑較大的弧線。

④葉片進口應向吸入口方向適當延伸，可以提高葉輪的抗氣蝕能力，減少紙漿泵的特性曲線出現駝峰的可能性。

⑤進口和前蓋板流線的交點，一般確定在比葉輪進口所在的直徑大1-2mm的圓上。

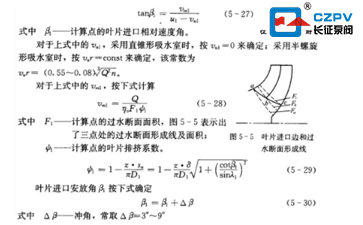

2、葉片進出口安裝角的確定了葉片進口的位置后，可以按照下列算式計算出各個流線在葉片進口處的相對速度角。

之所以選擇正沖角，是因?yàn)橄旅鎺c(diǎn)：

①可以加大葉片進口角，減小葉片的彎曲，增加葉片進口過流面積，減小葉片的排擠，降低葉片進口的流速。

②在設計流量時，液體在葉片進口背面產生脫流。背面是葉道的低壓側，形成的渦流不易向高壓側擴散，旋渦是穩定的，對氣蝕影響較小。負沖角時，產生的旋渦是不穩定的，氣蝕影響較大。

③可以改善大流量下的工作條件。如果經常在大流量下運行，可以選擇較大的沖角。
