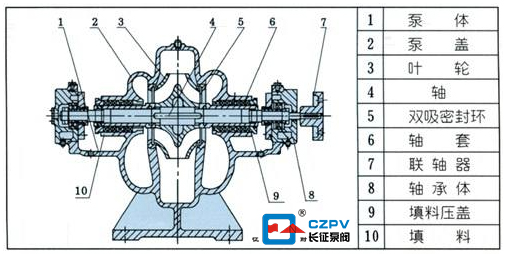

單級雙吸離心泵的工作原理以及拆裝工藝流程:

    一、單級雙吸離心泵的工作原理

    簡而言之：入口液體同時進入葉輪的中心區域，高速旋轉的葉輪在離心力的作用下將液體排出，于是葉輪的中心形成低壓區。在大氣壓的作用下，入口液體連續流向低壓區，即進入葉輪中心之后又被扔出循環的過程。從電動機端看，泵軸順時針旋轉（即泵的入口在右側）。根據需要，可以更改為逆時針旋轉。通過在單級雙吸離心泵型號的末尾添加字母F來表示泵的換向。
    二、單級雙吸離心泵的拆裝工藝流程

    a、拆卸過程：拆卸聯軸器防護罩→拆卸連接螺絲→拆卸控制油管→拆卸水泵的上蓋螺絲→提起上蓋→拆卸兩端的軸座螺絲→葉輪軸離機座→拆下聯軸器以及泵的聯軸器→拆鍵→拆下卡環→拆下軸承體→拆下軸承套→拆下?lián)跛h(huán)→拆下密封壓蓋→拆下機械密封→拆下機械密封襯套→拆下密封圈→取下定位環→取下卡環→取下葉輪→取下卡環→取下鍵

    b、組裝過程：軸鍵→葉輪→卡環→定位環→密封環→機械密封軸套→機械密封→密封壓蓋→擋水圈→軸承套筒→軸承體→卡環→鍵→聯軸器泵聯→葉輪軸入機座→兩端軸座→上蓋→聯軸器護殼→控制油管
