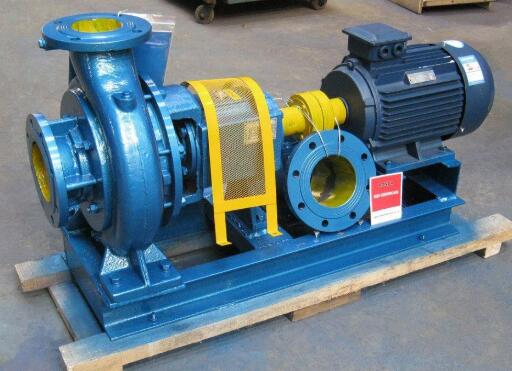

無堵塞紙漿泵的結構說明：

    無堵塞紙漿泵是一種新型的節能紙漿泵。它具有效率高，無泄漏或少泄漏，防堵塞性能好，運行穩定，可靠性高，結構緊湊的特點。它采用半開式或全開式葉輪，耐磨板與葉輪前側之間的間隙是可調的，軸封主要采用機械密封，并選擇高精度軸承（D級精度）和高精度以及優質軸承材料。以下主要是對無堵塞紙漿泵結構的說明：
    1、紙漿泵為單級單吸懸臂結構，主要由泵體，葉輪，泵蓋，耐磨板和懸掛部件組成。

    2、從電動機端看，電動機沿順時針?lè)较蛐D(zhuǎn)，泵為軸向吸入并徑向排放。

    3、由于無堵塞紙漿泵采用后開門結構，因此在檢修時，可以不用拆卸進出管路。

    4、泵軸由兩個高精度滾動軸承支承，采用稀油潤滑（20#機油）。

    5、軸封可以?xún)煞N方法，一種是采用機械密封，另一種使泵填料密封。

    6、可以通過調節螺釘來調節耐磨板與葉輪前側之間的間隙，以保持葉輪連續運行時的高效率。

    7、無堵塞紙漿泵的電動機由銷聯軸器直接驅動。
