一、風機水泵節能改造項目案例名稱
山東某公司冶煉二公司風機水泵節能改造項目
二、用能單位
山東某公司成立于1986年，是我國一家專業黃金冶煉企業。占地面積為68萬平方米，員工1550人，專業技術人員為400人，年產黃金15噸、白銀為40噸、工業硫酸為40萬噸、陰極銅為3萬噸，余熱發電總量是5000萬kW?h。某公司是亞洲規模較大的黃金冶煉企業之一，主要的耗能設備是風機、水泵等運行設備。
三、案例內容
1.節能改造具體內容
對于原系統控制風量使用人工手動調節風閥開度，調節風量不是很穩定、系統風壓波動會很大、閥門比較容易出現損壞、操作危險性也比較大、調節時間長等特點提出技術改造升級的方案。
利用在原管道上安裝負壓變送器采集風壓信號，風壓信號接入變頻器的模擬端子，利用變頻器內置PID調節功能對風壓進行調節，壓力穩定可以滿足，可以實現動態調節與精細化生產。變頻調節時風門全開，需要調節節頻率就能實現風機穩定運行。利用遠程控制柜就能實時設定管道需求壓力，不需要到現場去調節風門。
2.項目實施情況
現場二氧化硫風機是離心風機，風機是生產系統提供負壓，在生產過程中利用調節風機入口閥門確保生產工藝前端焙燒爐爐頂呈現負壓操作，壓力較高不能超過200Pa。

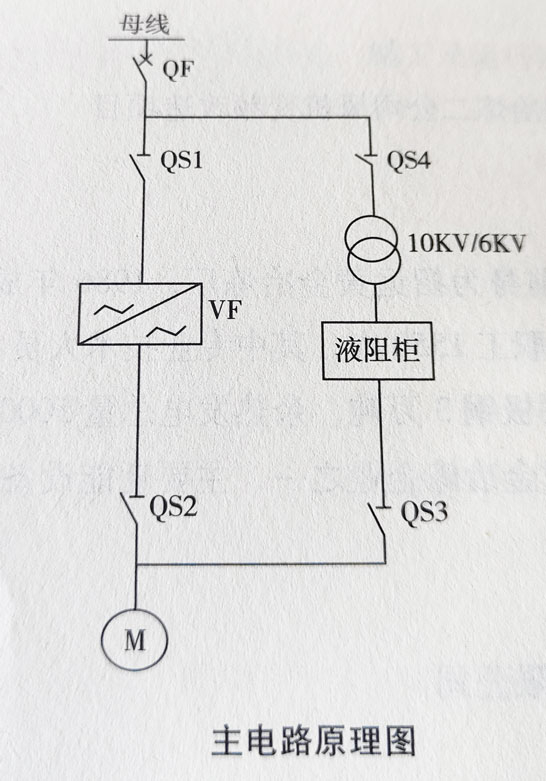

車間二氧化硫風機使用450kW/10kV的電動機進行傳動，風機工頻運行時利用調節閥門開度來滿足生產工藝的實際需求的流量。
利用變頻改造來實現自動調節閥門開度，可以滿足生產實際需求量，就能達到節能降耗的目的。
四、項目年節能量與節能效益
1.節能量
（1）原系統（設備）主要參數和用能情況。
|
表1 動力設備參數分析表 |
|||||||||||||
|
設備名稱 |
額定功率（kW） |
額定電壓（V） |
額定電流（A） |
運行電流（A） |
實際功率（kW） |
日運行時間 |
數量（臺） |
||||||
|
2車間SO?風機 |
440 |
6000 |
49 |
29.5 |
229.2 |
24 |
5 |
||||||
|
額定流量（m3/h） |
額定風壓（V） |
閥門開度（度） |
功率因數 |
啟動方式 |
—— |
—— |
|||||||
|
24000 |
38220 |
45 |
0.75 |
液阻 |
—— |
—— |
|||||||
|
表2 5套設備耗能現狀 |
|||||||||||||
|
設備名稱 |
實際功率（kW） |
年運行天數（天） |
運行時間（小時/天） |
平均電費單價（元/千瓦時） |
0.69 |
||||||||
|
改造前年耗電量（kW·h） |
改造前年電費（元/年） |
||||||||||||
|
2車間SO?風機 |
229.92 |
360 |
24 |
9932675 |
6853545 |
||||||||
|
合計（元） |
6853545 |
||||||||||||
（2）系統（設備）改造后的用能情況。
|
表3 5套設備節電數據分析 |
||||
|
設備名稱 |
實際運行天數（天） |
運行時間（小時/天） |
平均電費單價（元/千瓦時） |
0.69 |
|
改造前年耗電量（kW·h） |
改造前年電費（元/年） |
|||
|
2車間SO?風機 |
360 |
24 |
6659855 |
4595300 |
|
合計（元） |
4595300 |
|||
（3）項目年節能量。
該項目年節約電327.282萬kW?h，折算1112噸標準煤。
2.節能效益
該項目年節能效益（節約電費）225萬元。
山東某公司冶煉二公司風機水泵節能改造項目由水泵廠家總結。推薦閱讀：什么是高效節能水泵？
